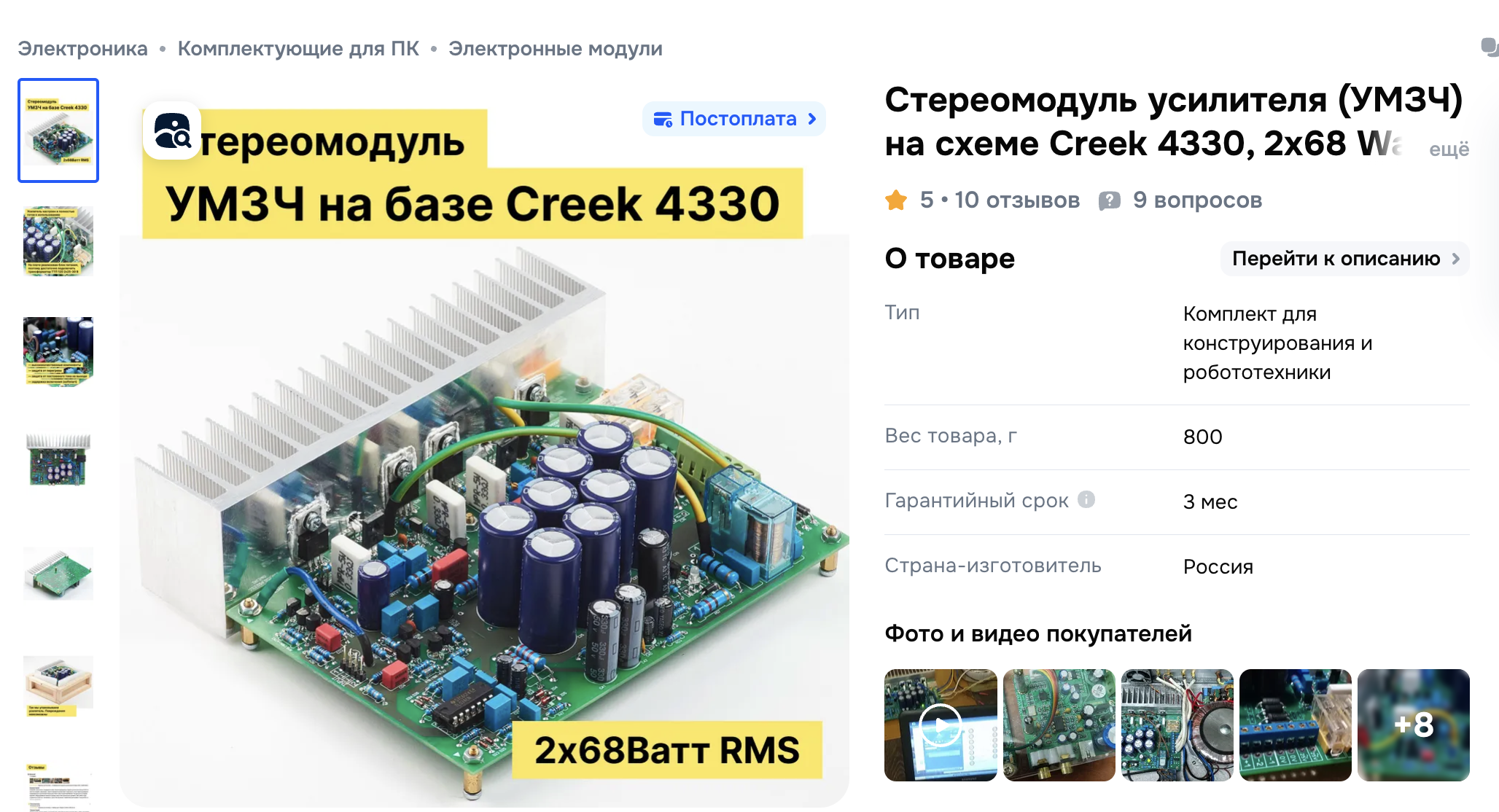

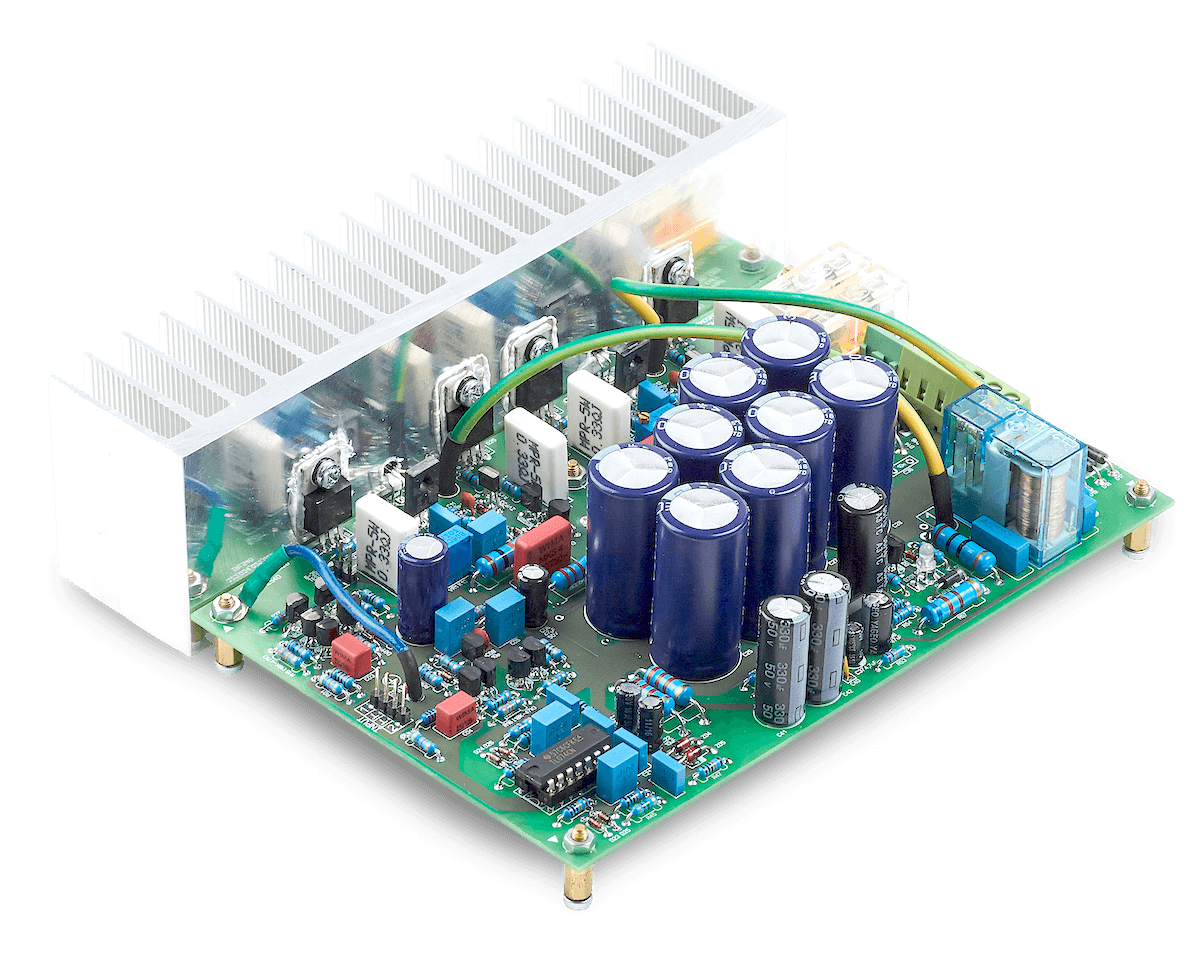

Выходная мощность при питании ± 35 Вольт примерно 40 Вт на 8 Омах, 65-70 Вт на 4 Ом.

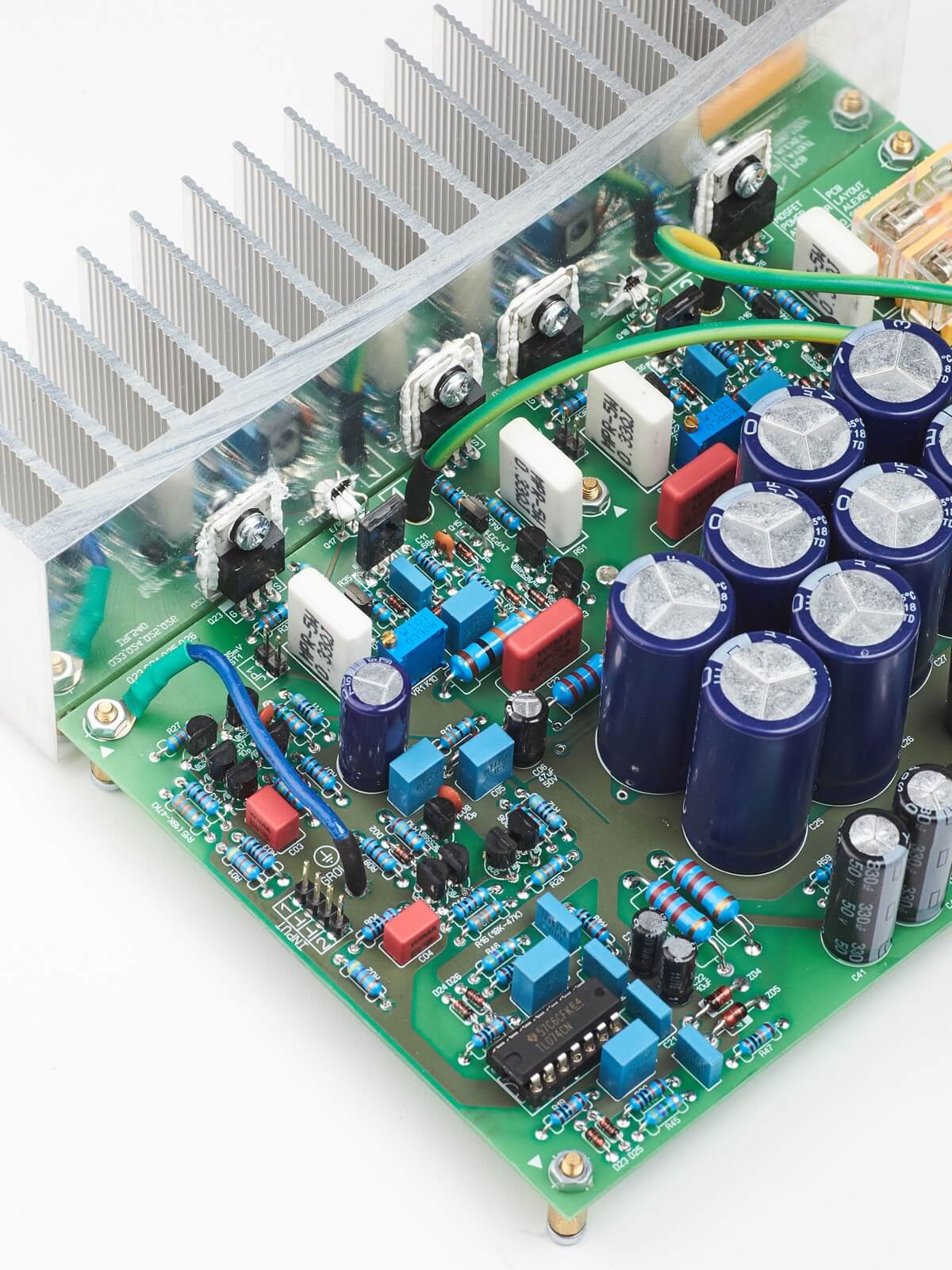

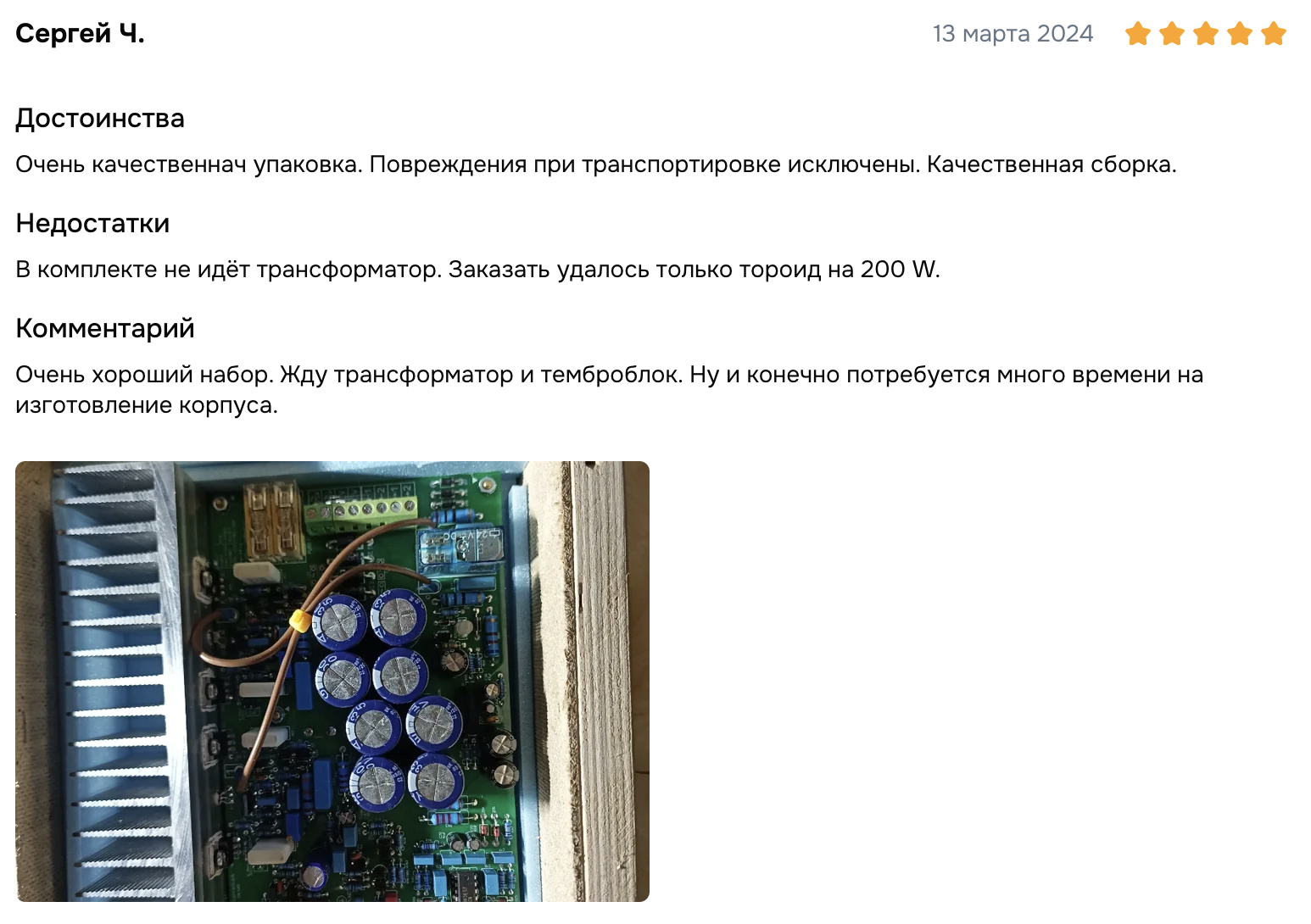

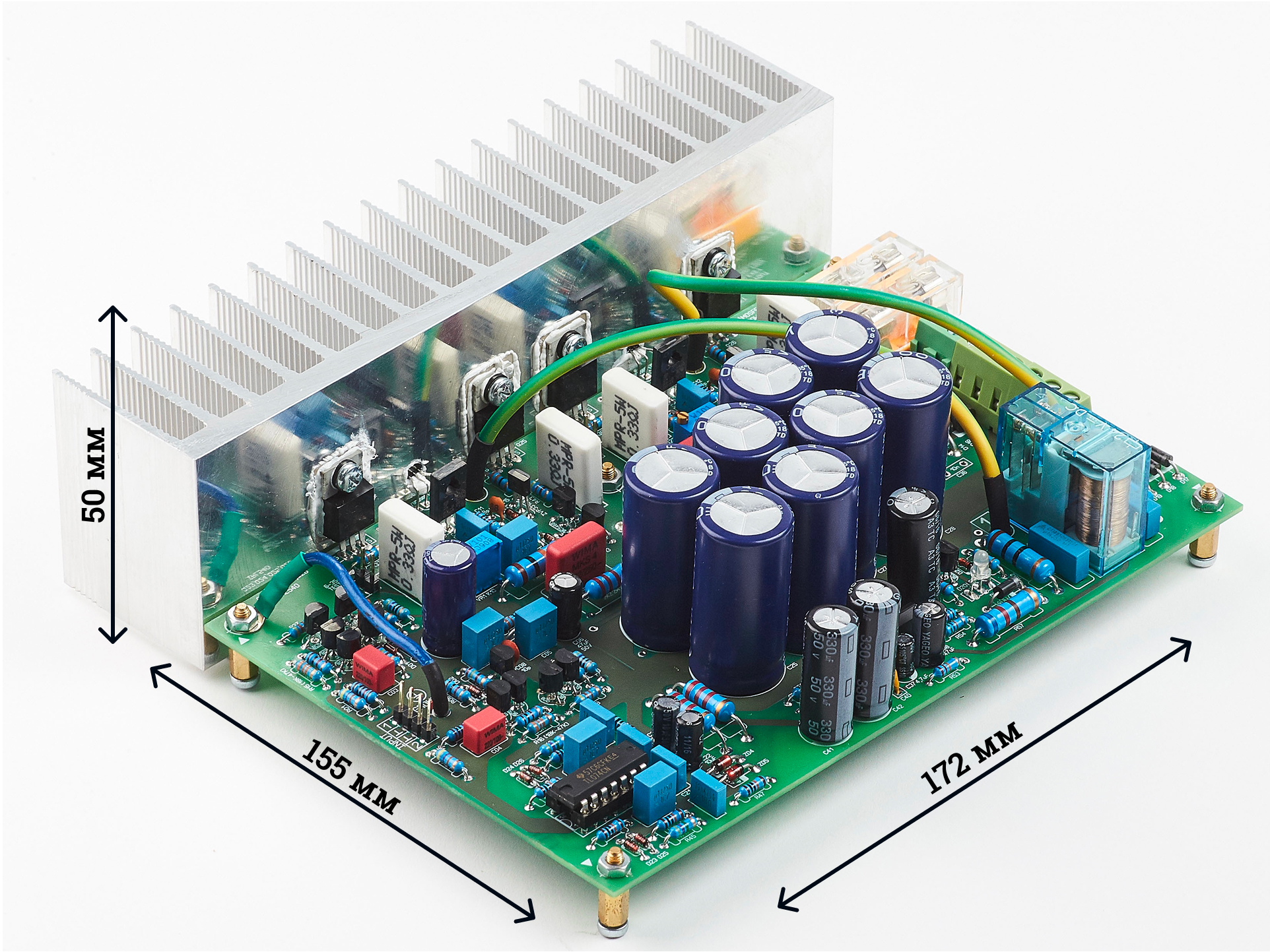

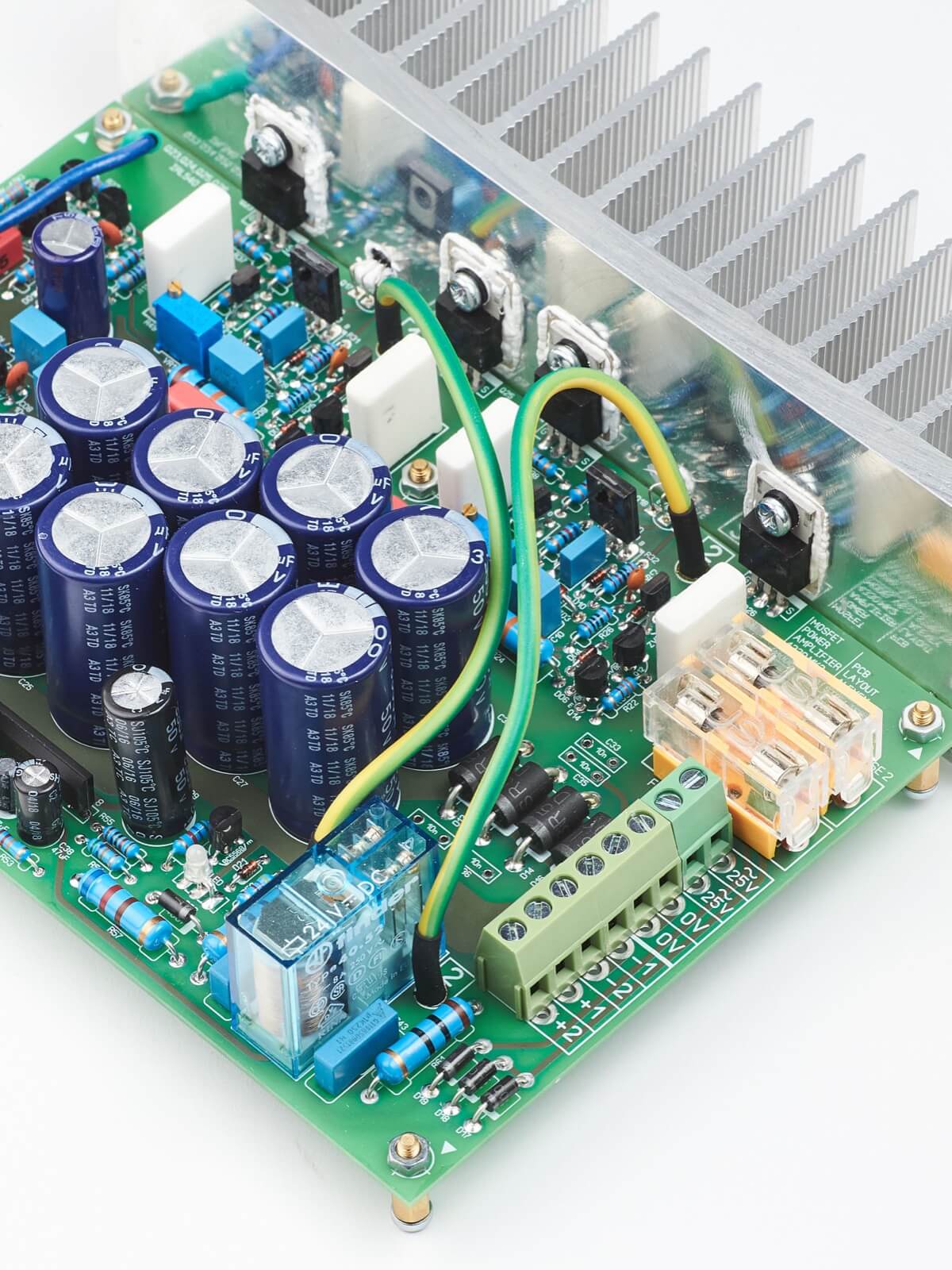

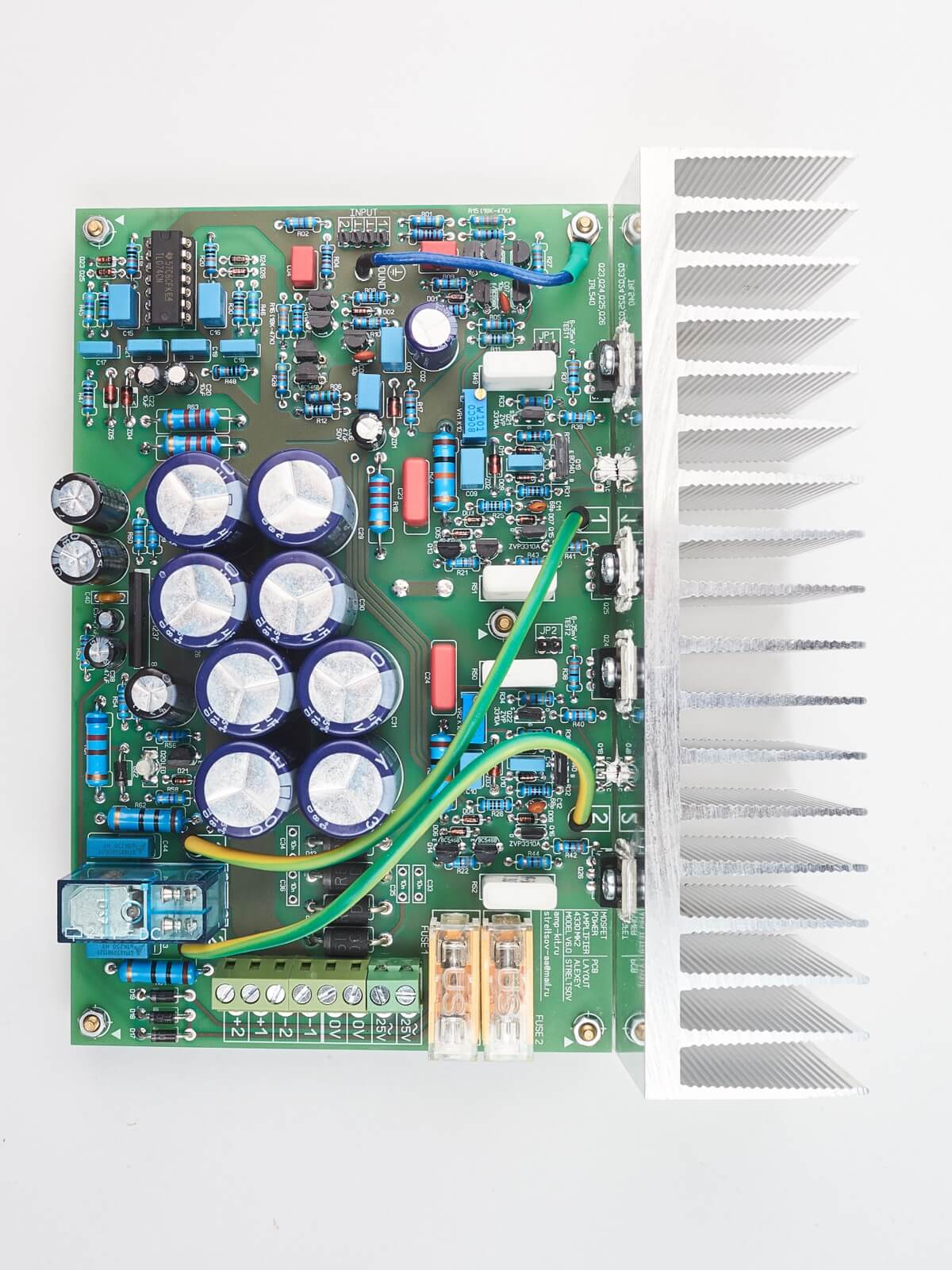

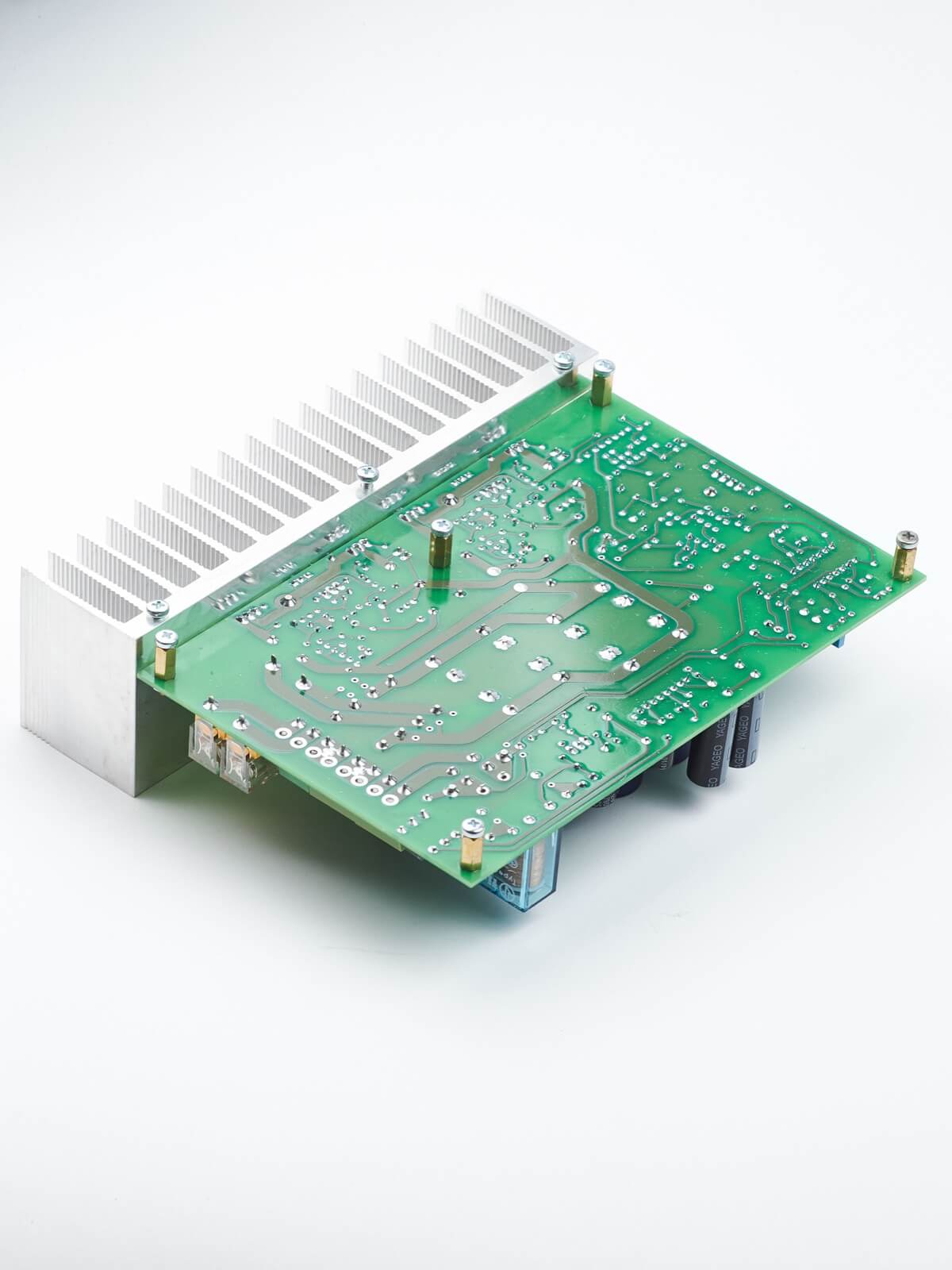

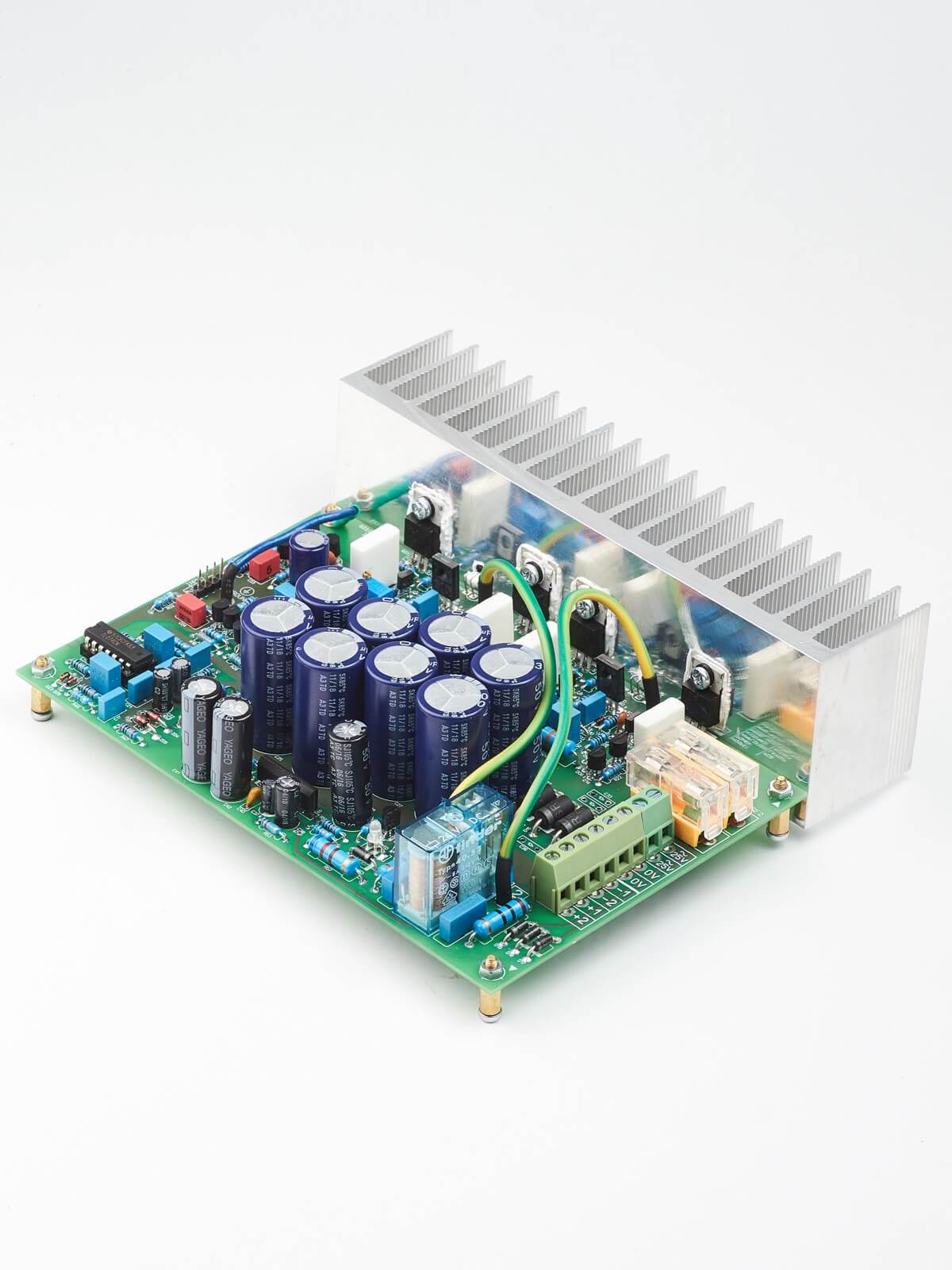

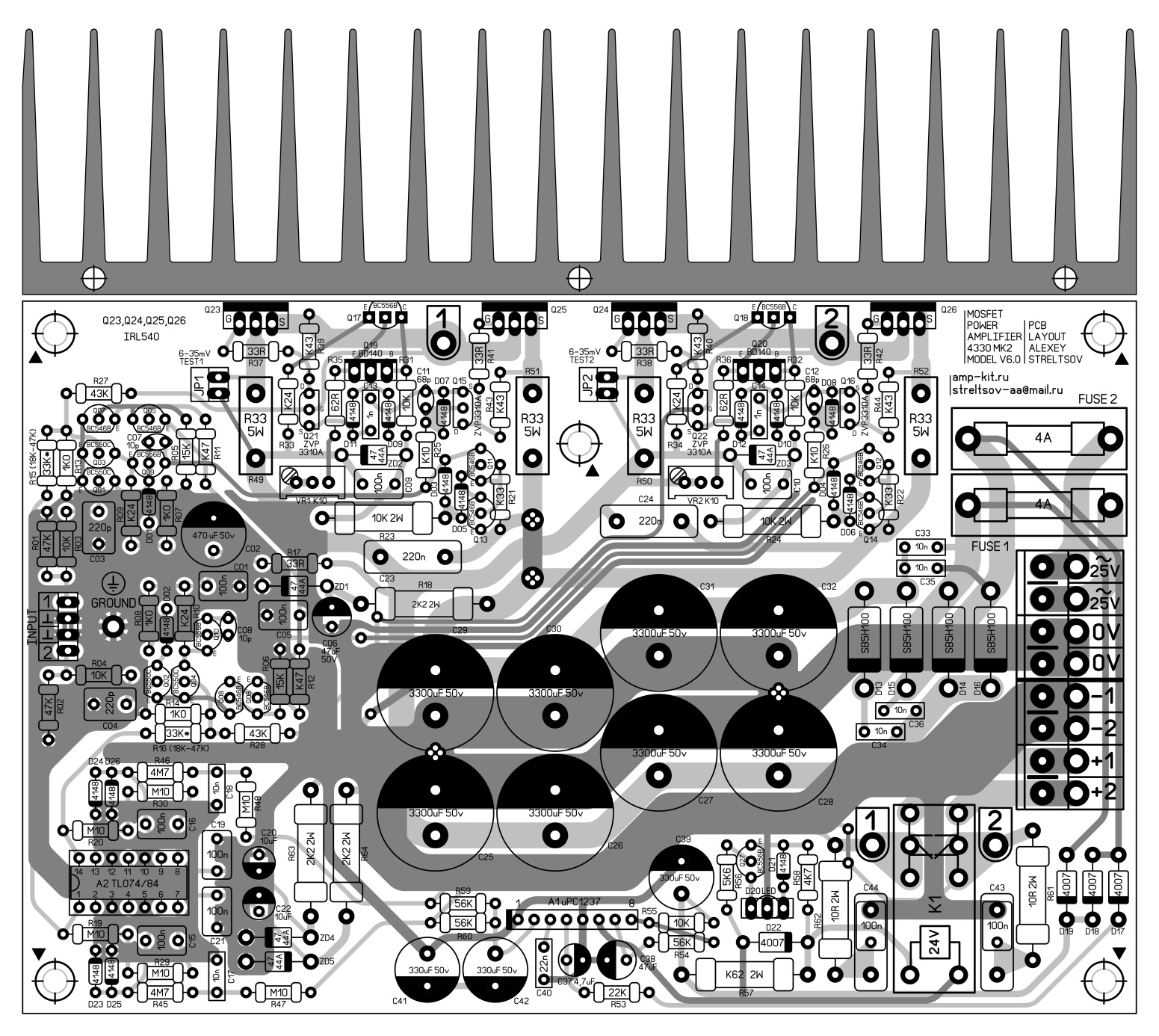

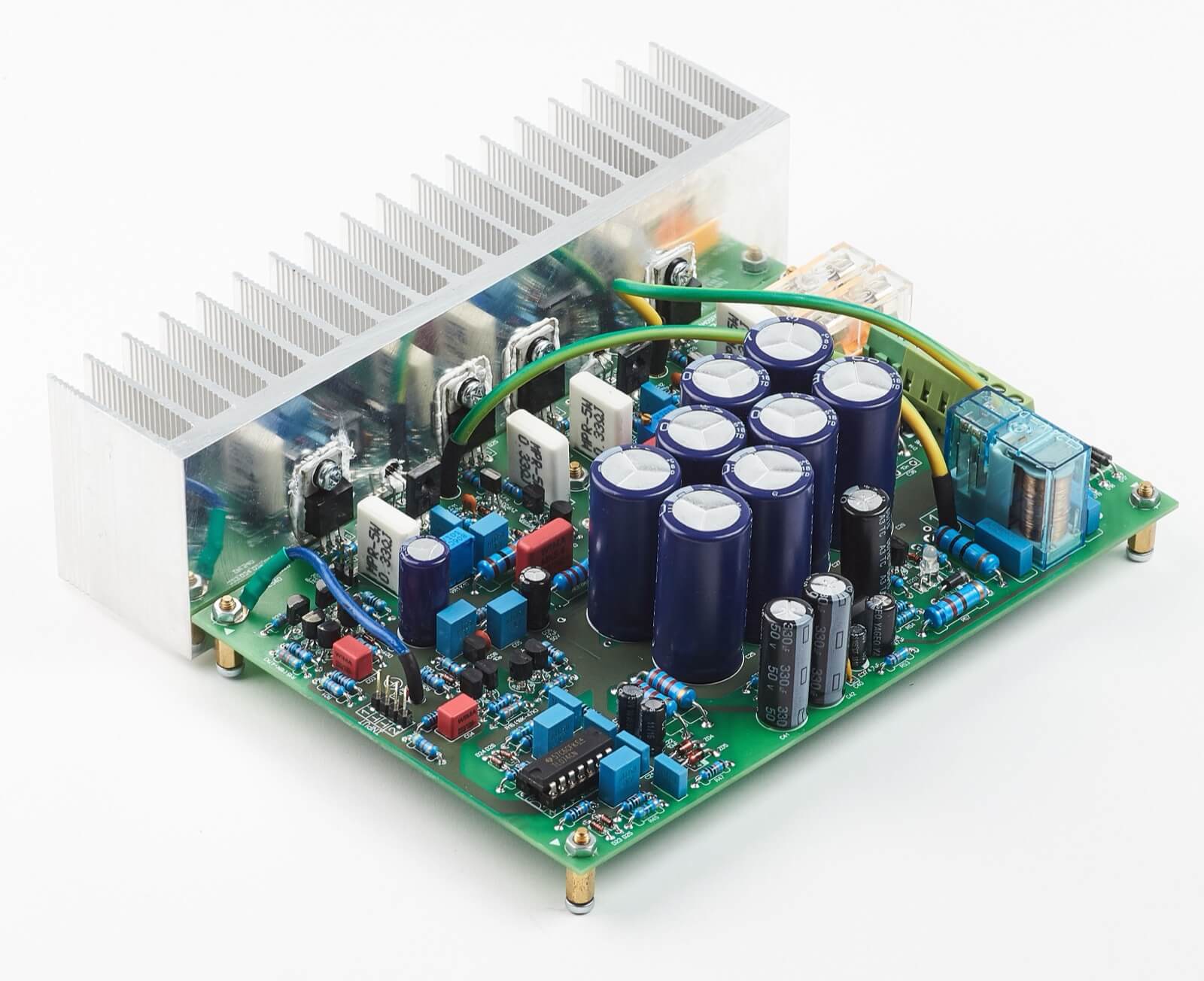

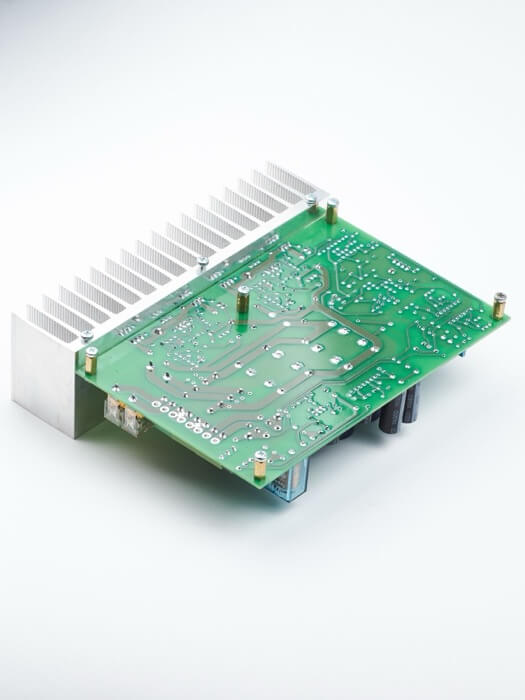

Выходные транзисторы помещены на теплоотвод с тепловым сопротивлением не больше

1-1,5 градусов на Ватт, закреплены прижимом сверху алюминиевым блоком 10х10х45мм, изоляция ОБЯЗАТЕЛЬНО слюдяная с теплопроводящей смазкой с обеих сторон. Никаких мягких прокладок на ТО220 - спалите усилитель. Из-за изоляции резко уменьшается тепловая постоянная времени, что чревато тепловым убеганием при нагрузке. По этой же причине нельзя использовать силиконовые («резиновые») прокладки — только слюду или керамику с термопастой(!) или же монтаж транзистора на медной пластине 5-10 кв. см, а потом уже изоляция самой пластины силиконовой изоляцией.

 Теплоотвод желательно заземлить.

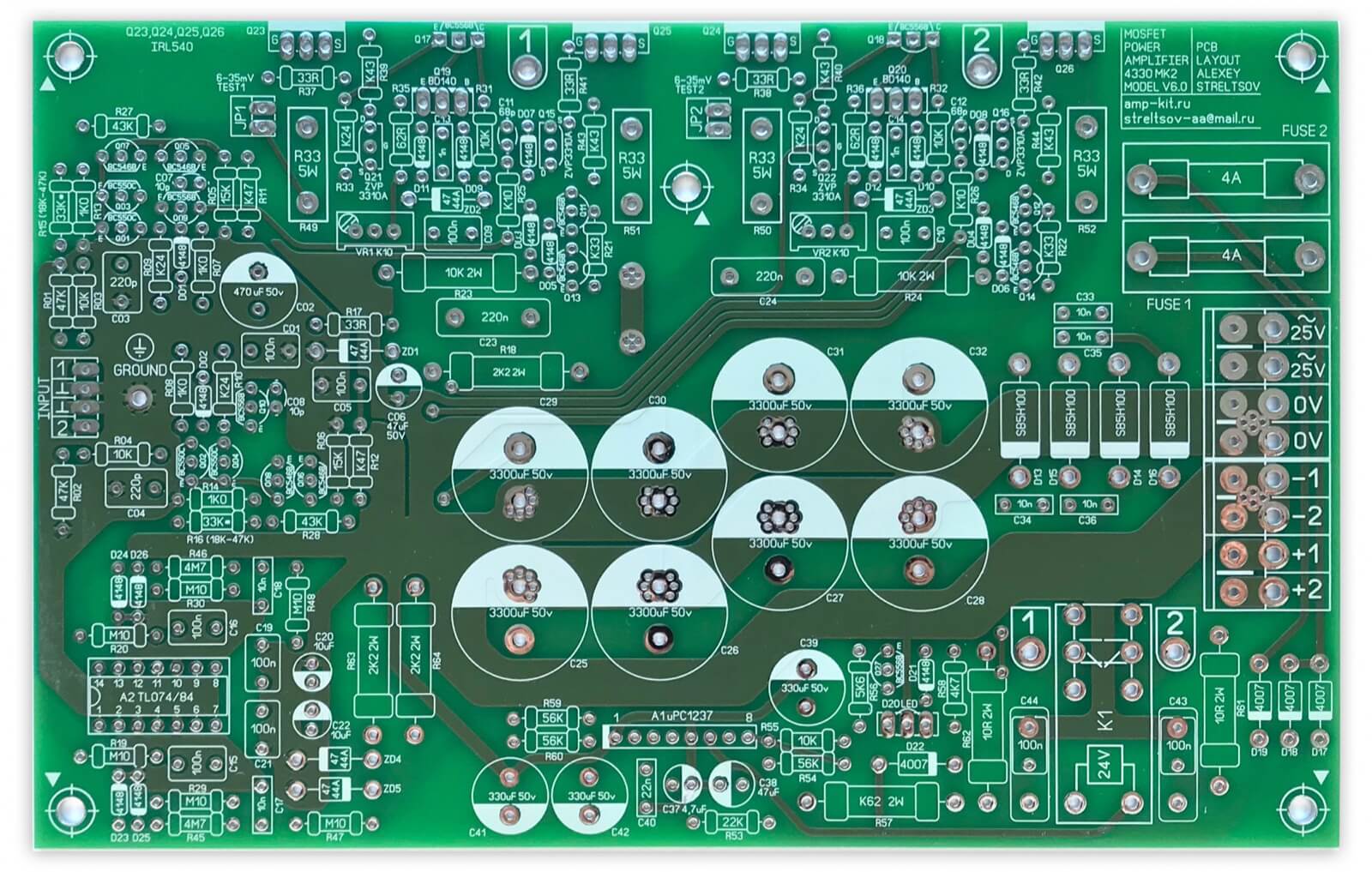

Основной блок питания может быть от ±25 до ±35 Вольт с ёмкостью сглаживающих конденсаторов от 6800 до 10000 мкФ на два канала, защищённый плавкими предохранителями на 3-4 А («медленными», с буквой Т) на ВХОДЕ выпрямительного моста, то есть последовательно с каждой половиной вторичной обмотки трансформатора.

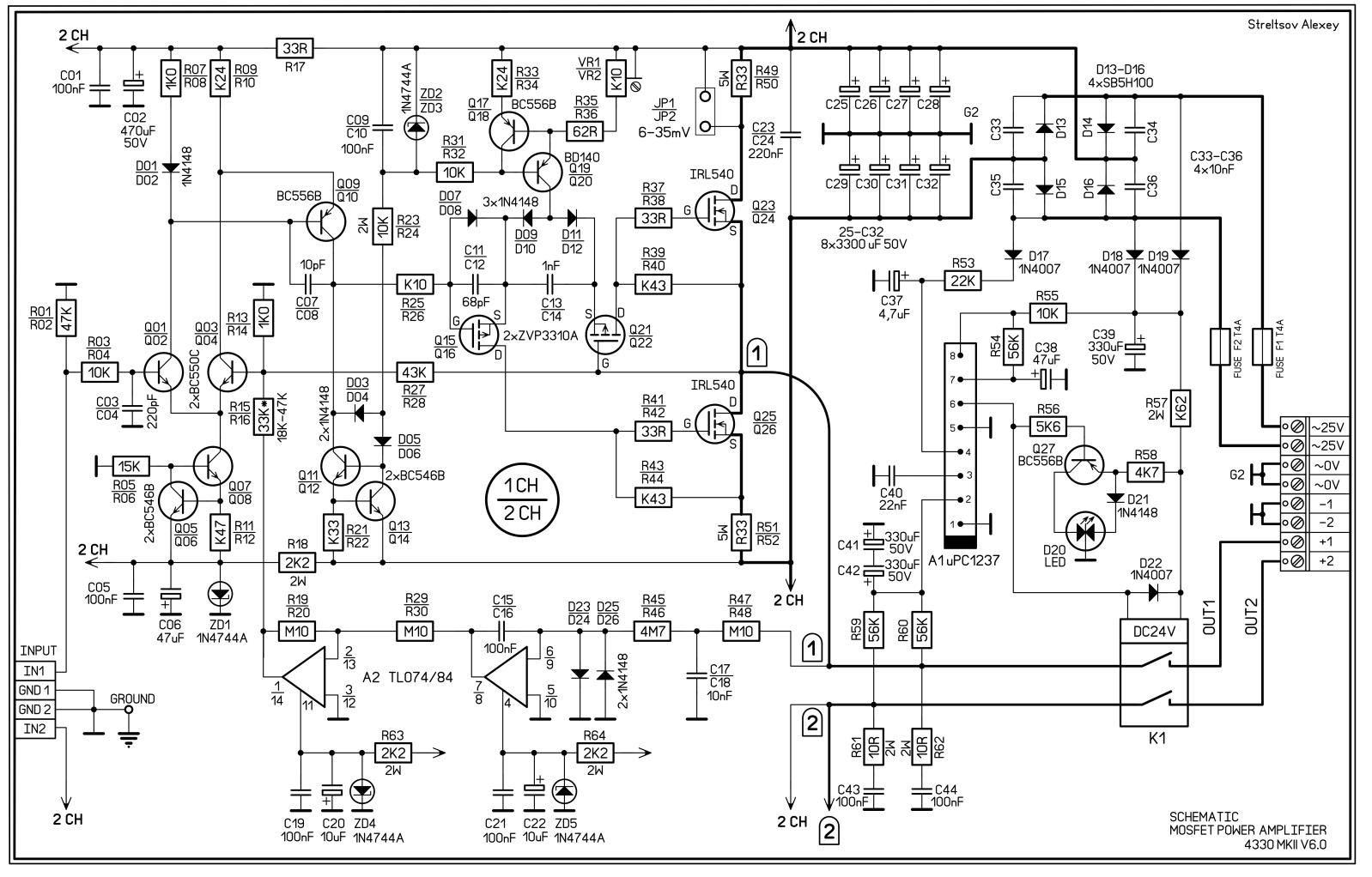

Кроме возможных очевидных проблем (сервоканал не должен добавлять шумов и искажений, нормально реагировать на перегрузку УМ, в том числе и асимметричным сигналом, иметь достаточный диапазон регулировки и т.д.) , полезно ещё настроить серво на слух под конкретные усилитель и блок питания - проще всего в обсуждаемой схеме путём замены R28 на переменник 47К (лучше сдвоенный для настройки двух каналов одновременно), последовательно с ограничивающим минимальное значение сопротивления резистором (скажем 4К7). Кроме того, в некоторых случаях можно попробовать фильтр второго порядка, поставив конденсатор в 100-220 нФ параллельно R27, подобрав его по отсутствию выброса на АЧХ в области инфранизких частот или по хорошей форме меандра на 20-30 Гц. Вообще настроить серво не так просто, поскольку это должна быть последняя «точная» настройка на слух, после того, как правильно выбраны основные параметры и компоненты блока питания, установлен оптимальный ток покоя выходного каскада и т.д.

В некоторых случаях можно улучшить согласование конкретной пары «акустика-усилитель» путём регулировки серво. На усилителе мощности Creek A52SE настройка серво была выведена на переднюю панель как раз для этого.

Там нет ничего сверхъестественного — тороидальный трансформатор на 120 Вт габаритных, 2 вторички по 25В, затем предохранители на 3 А (Т), мост, с диодами шунтированными 10нФ (или Шоттки без шунтирования — это лучше), и примерно 10000 мкФ сглаживающих конденсаторов (ставили 3 по 3300х35В в параллель в каждом плече). Питание общее для двух каналов.

Запас — это понятие относительное. Запас по индукции — дело хорошее, а вот запас по мощности — не обязательно. Скажем, для этой схемы, 120-Ваттный тороид на оба канала хорошо работает. Если увеличить размер трансформатора, то изменится динамика блока питания и это приведёт к изменению реакции усилителя на сигнал. Мы выпускали два варианта 4330 — «просто» и 50-Ваттный 4330SE, c 160-Ваттным трансформатором. Так вот «SE», несмотря на все усилия, слегка терял в музыкальности и не был столь универсален, как 40-Ваттный 4330. И связано это было именно с изменением параметров трансформатора — 160-ваттник был существенно «жёстче» и изменял динамику усилителя не в лучшую сторону. Даже вроде одинаковые трансформаторы от разных производителей, бывало, работали по-разному, в зависимости от того, например, был ли пропитан сердечник: с непропитанным усилитель звучал лучше, именно из-за более «мягкой» реакции на большие импульсные токи зарядки конденсаторов.

Короче, сетевой трансформатор влияет на динамику и есть оптимальные его параметры для конкретных условий (схемы, напряжения обмоток и мощности).

По обычным схемам — безусловно, я сам их не люблю. Особенно «комплементарные» варианты на переключательных транзисторах, когда при всех усилиях получается сильная асимметрия из-за физики самих полевиков. А так называемые «аудио» варианты, помимо дикой цены имеют поразительно низкую эффективность и не любят больших токов, так что их надо ставить по десятку в параллель, а любые параллельные включения для звука, с моей точки зрения, просто убийственны. Собственно я и сделал эту схему в 1992-ом, чтобы уйти от недостатков и ограничений обычных схем с полевиками.

Малосигнальная АЧХ имеет завал на 3 дБ примерно на 50 кГц в результате применения входного ФНЧ. Скорость нарастания выходного напряжения не меньше 30-35 В/мкс, то есть полоса полной мощности, ограниченная этим, где-то 200 кГц. Это обеспечивает достаточный запас.

Заменяет собой индуктивность. Провод желательно многожильный сечением где-то 0,5 кв. мм. Его обычно хватает для обеспечения стабильности на ёмкостной нагрузке.

Без этого провода или небольшой индуктивности, как я написал, выходной каскад может иногда возбуждаться при работе на сравнительно небольшие ёмкости (5-10 нФ). Полезно проверить стабильность на прямоугольном сигнале 1кГц с набором ёмкостей от 5000пФ до 1-2 мкФ.

В целом рекомендую на выход поставить ещё последовательно цепь из резистора 3Вт 1 Ом параллельно с намотанными на него 10 витками эмалированного провода диаметром 1 мм. Это в целом обеспечит хорошую стабильность на реактивной нагрузке даже при не слишком удачной разводке.

Q1-Q2 мы никогда специально не подбирали, разница будет только во входных токах, а здесь это не важно.

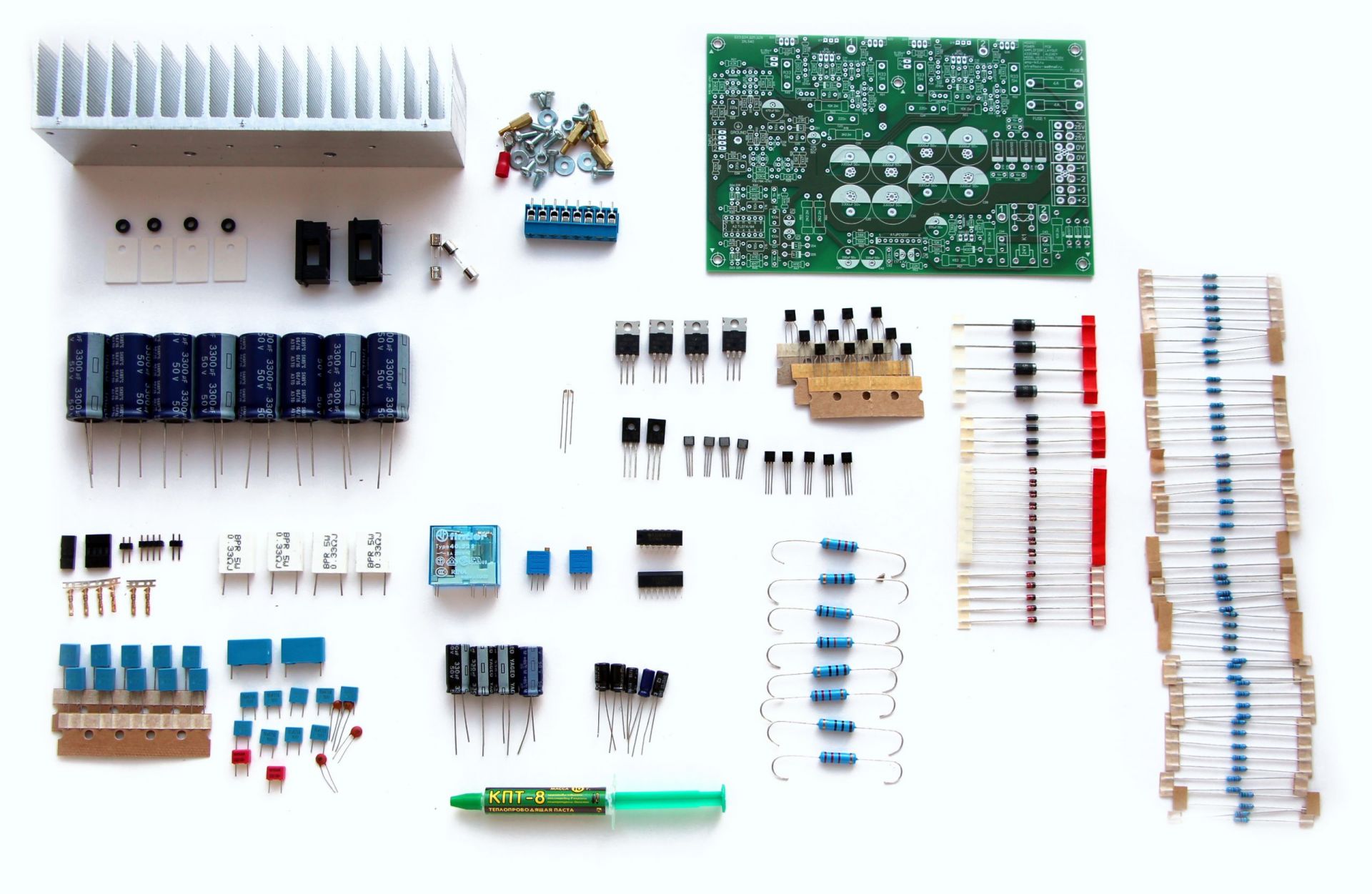

В оригинале стояли либо по 3 в параллель по 3300 мкФ 35В (10000 в плечо), либо по 5 в параллель 2200мкФ 50 В (11000 в плечо), Samwha RZ (если правильно помню) или Panasonic FC. ELNA тоже подойдёт.

Эта схема хорошо сбалансирована, и в известной степени её лучше делать «как есть».

Как ни странно, при всей её простоте она заняла почти год времени на разработку и доводку. Есть несколько мест, которые можно «улучшить», начиная с улучшения УН и кончая раздельным питанием для УН и подъёмом напряжения на ИТ и установка на него каскода из IRF9610, уменьшая температурную модуляцию ИТ. Но тогда это всё надо будет «настраивать» заново, и результат, безусловно, будет утешителен для приборов, но не обязательно приятнее для ушей

Требования к выходным MOSFET-ам простые: низкое напряжение открывания («logic level»), мощность рассеяния не меньше 120 Вт, максимальный ток не меньше 20-25А. Но любые замены выходных транзисторов могут повлиять на ряд параметров, в том числе на стабильность и на сопротивляемость короткому замыканию. Показанный на схеме вариант при правильной сборке и разводке может выдержать КЗ на выходе вплоть до перегорания предохранителей в цепях вторичной обмотки трансформатора (повторять это часто тем не менее не рекомендуется).

Применение не «logic level» транзисторов требует существенного изменения схемы. Уж лучше применить что-то типа IRL540/640 если HUF недоступны, для 40 Вт на канал они вполне подойдут.

ZVP3310 опять же нежелательно заменять, я так и не нашёл вполне полноценной замены.

На полном безрыбье можно поставить IRF9610 вместо ZVP3310.

Возможный и неплохой вариант — BSP92P. Возможны и другие варианты. Попробуйте посмотреть, какие р-канальные MOSFET-ы доступны. Требования: P>0,6 Вт, Vsd>100 В, главное — возможно меньшие межэлектродные ёмкости. Не исключено, что что-то из японских вариантов окажется подходящим (типа 2SJ76, например) но у меня здесь они практически не водятся.

ВС546-550 и комплементарные к ним 556-560 из моего опыта очень хорошо работают в звуке. Ну а если чем-то доволен, то нет большого смысла искать замену. ВС550 на входе выбраны, так как они отобраны по шумам и усилению — можно и 546-е поставить, сильно хуже не будет.

Это падение напряжения на резисторе, обозначающее ток, который через него проходит. Потом по закону Ома: ток = напряжение / сопротивление. 12 mV / 0.33 Om = 36 mA

500mv. Это значит, что при таком напряжении на входе, на выходе будет номинальная мощность. Номинальная мощность - это когда искажения не превышают определённое значение, заявленное в характеристиках
